STBシリーズ
製品仕様

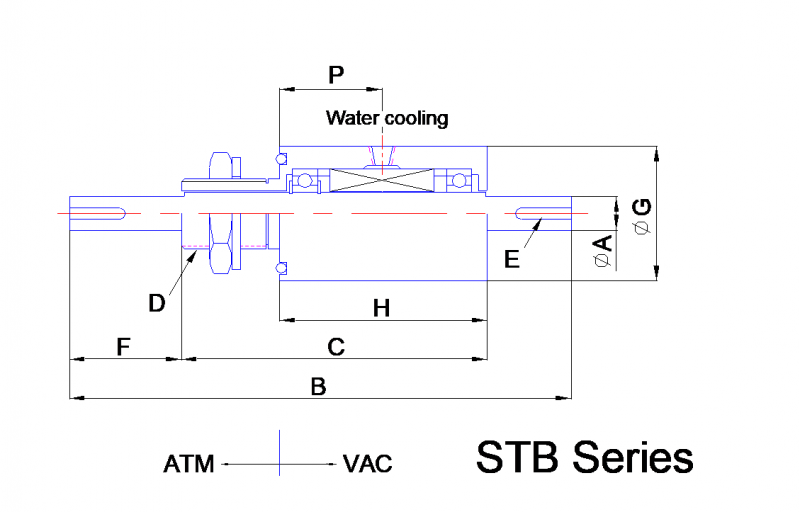

| 形式 | ネジ | |
|---|---|---|
| 型番 | STB012NN | STB020NN |
| A |  |
 |
| B | 179 | 211 |
| C | 109 | 121 |
| D | M25×1.5 | M30×1.5 |
| E | 巾4深2.5長20 | 巾6深3.5長25 |
| F | 40 | 55 |
| G | 48 | 63 |
| H | 74 | 82 |
| P | 36.5 | 40.5 |
| 軸径 | Φ12 | Φ20 |
|---|---|---|
| 許容伝達トルク（Kg·cm） | 124 | 615 |
| 耐真空度（Pa） | 10-6 | |
| 許容Heﾘｰｸ量（Pa·m3 /sec） | <10-12 | |
| 耐差圧（kg/cm2 ） | 2.5 | |
| 使用雰囲気 | 不活性ガス | |
| 使用温度 | 0～80℃（高温・高速回転は水冷式をご指定下さい） | |
| 真空側軸受型式 | 6002 | 6005 |
| 大気側軸受型式 | 6002 | 6005 |
| 軸受材質 | SUS440C | |
| ハウジング／軸材質 | SUS304／SUS630 | |
