SMBシリーズ
製品仕様

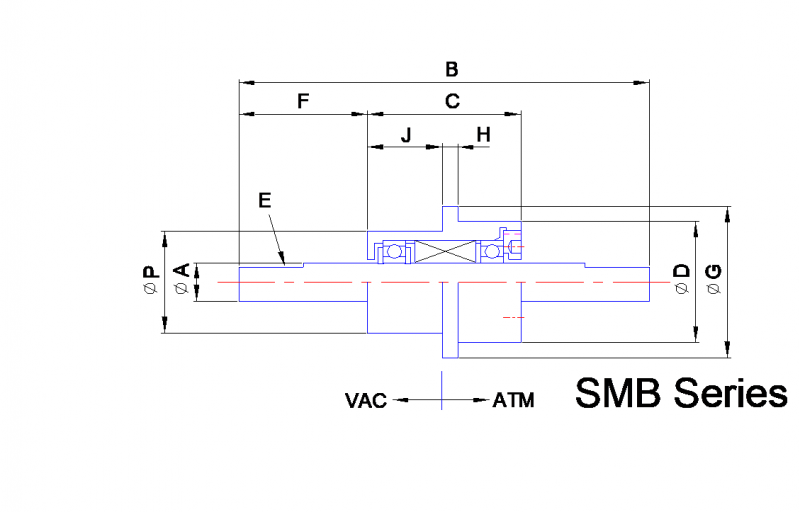

| 荷重 | 普通荷重 | ||
|---|---|---|---|
| 型番 | SMB004NN | SMB005NN | SMB006NN |
| A |  |
 |
 |
| B | 63.8 | 63.8 | 63.8 |
| C | 23.8 | 23.8 | 23.8 |
| D | 18.8 | 18.8 | 18.8 |
| E | 深0.5長10(ﾌﾗｯﾄ面) | ||
| F | 20 | 20 | 20 |
| G | 23.5 | 23.5 | 23.5 |
| H | 2.4 | 2.4 | 2.4 |
| P | 15.8 | 15.8 | 15.8 |
| 軸径 | Φ4 | Φ5 | Φ6 |
|---|---|---|---|
| 許容伝達トルク（Kg·cm） | 5.8 | 6.4 | 6.4 |
| 耐真空度（Pa） | 10-6 | ||
| 許容Heﾘｰｸ量（Pa·m3 /sec） | <10-12 | ||
| 耐差圧（kg/cm2 ） | 2 | ||
| 使用雰囲気 | 不活性ガス | ||
| 使用温度 | 0～80℃（高温・高速回転は水冷式をご指定下さい） | ||
| 真空側軸受型式 | 686 | 686 | 686 |
| 大気側軸受型式 | 686 | 686 | 686 |
| 軸受材質 | SUS440C | ||
| ハウジング／軸材質 | SUS304/SUS630 | ||
