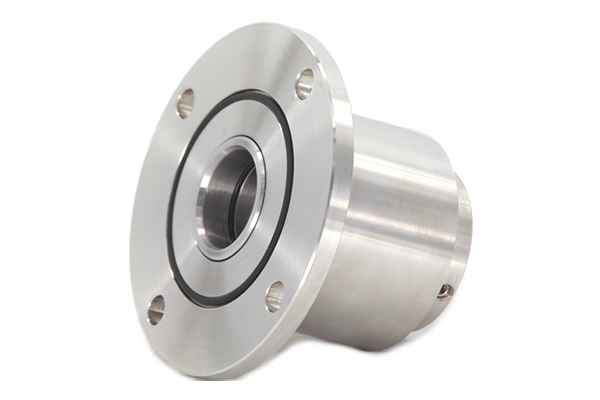

HFGシリーズ

製品紹介Product Introduction

HFGシリーズ

HFGシリーズ

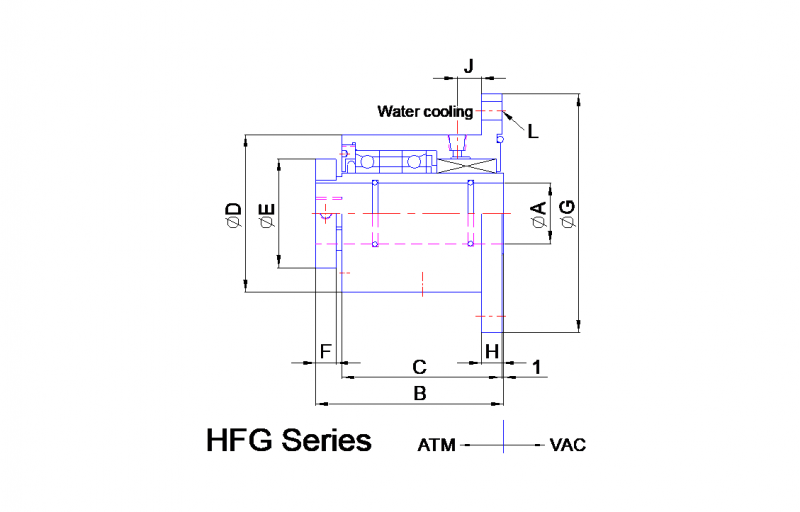

hfg spec

製品仕様

荷重普通荷重
型番 HFG020CC HFG025CC HFG030CC HFG040CC HFG050CC
A 20-002 25-002 30-002 40-002 50-002
B 123.5 126 130.5 141 147.5
C 109.5 112 116.5 125 131.5
D 78 90 96 106 132
E 44 49 54 69 79
F 10 10 10 12 12
G 120 145 145 160 185
H 10 10 10 12 12
J 14.5 13 14 12 12.5
L 4--Φ10
/PCD100
4-Φ12
/PCD120
4Φ-12
/PCD120
4-Φ12
/PCD135
8-Φ12
/PCD160



荷重 普通荷重
型番 HFG020CC HFG025CC HFG030CC HFG040CC HFG050CC
軸径 Φ20 Φ25 Φ30 Φ40 Φ50
推奨軸径 20 03 25 03 30 03 40 03 50 03
耐真空度(Pa) 10-6
許容Heリーク量
(Pa·m3 /sec)
<10-12
耐差圧(kg/cm2 2.5
使用雰囲気 不活性ガス
使用温度 0~80℃(高温・高速回転は水冷式をご指定下さい)
使用軸受型式 7206DB 7207DB 7208DB 7210DB 7212DB
軸受材質 SUJ2
ハウジング
/軸材質
SUS304/SUS630
