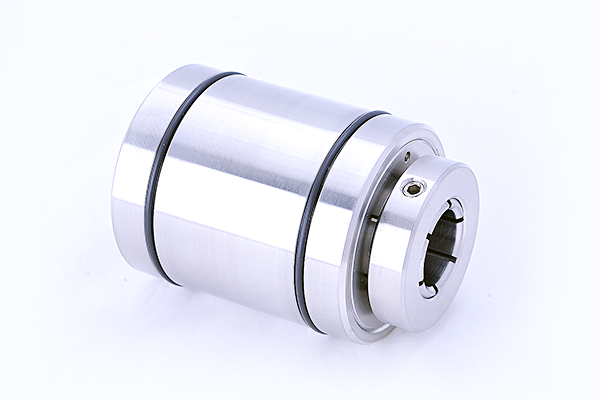

HTBシリーズ
製品仕様

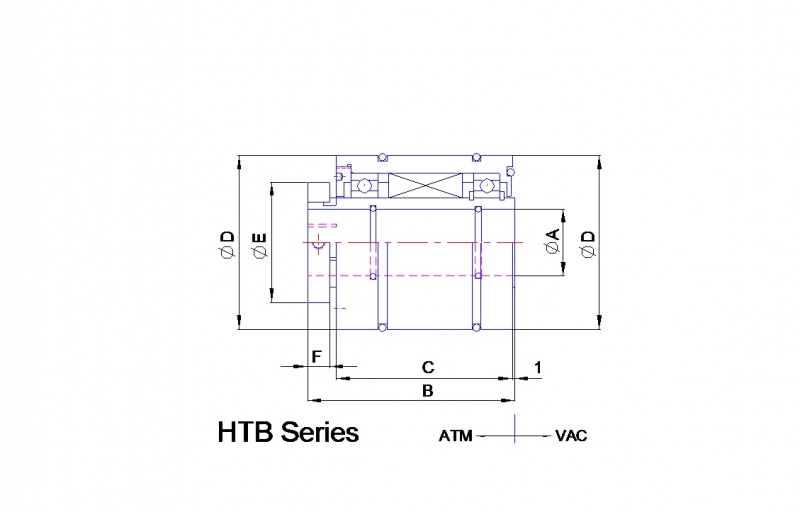

| 荷重 | 普通荷重 | ||||||
|---|---|---|---|---|---|---|---|
| 型番 | HTB010CN | HTB020CN | HTB025CN | HTB030CN | HTB040CN | HTB050CN | HTB075CN |
| A |  |
 |
 |
 |
 |
 |
 |
| B | 78 | 82.5 | 88 | 93 | 96 | 98 | 115 |
| C | 64 | 68.5 | 74 | 79 | 80 | 82 | 96 |
| D | 48 | 58 | 63 | 73 | 88 | 98 | 137 |
| E | 34 | 44 | 49 | 54 | 69 | 79 | 109 |
| F | 10 | 10 | 10 | 10 | 12 | 12 | 15 |
| 荷重 | 普通荷重 | ||||||
|---|---|---|---|---|---|---|---|
| 型番 | HTB010CN | HTB020CN | HTB025CN | HTB030CN | HTB040CN | HTB050CN | HTB075CN |
| 軸径 | Φ10 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | Φ75 |
| 推奨軸径 |  |
 |
 |
 |
 |
 |
 |
| 耐真空度（Pa） | 10-6 | ||||||
| 許容Heリーク量 （Pa·m3 /sec） |
<10-12 | ||||||
| 耐差圧（kg/cm2 ） | 3 | ||||||
| 使用雰囲気 | 不活性ガス | ||||||
| 使用温度 | 0～80℃（高温・高速回転は水冷式をご指定下さい） | ||||||
| 使用軸受型式 | 16003 | 6906 | 6907 | 6908 | 6910 | 6912 | 6918 |
| 軸受材質 | SUJ2 | ||||||
| ハウジング ／軸材質 |
SUS304／SUS630 | ||||||
